DCS人机接口画面文件的编制是热控专业核电工程中的一个重要的设计任务，其文件的准确性和合理性将直接影响DCS厂家画面组态工作。

现在市场上主流DCS厂家都有自己的DCS组态软件，但是大都是进口软件，并且和各自厂家的DCS卡件配套使用，真正具有自主知识产权并且通用型的组态软件并不是太多。而设计院和DCS厂家的组态侧重点而所不同，是DCS厂家组态的前提和依据。

本软件以设计院已有P&ID图纸及热控设备清册、受控对象清册为基础，参考热控专业其它设计图纸和数据，自动绘制DCS人机界面。该人机界面图纸由设计院提供给DCS厂家，依此进行最终的DCS组态。设计院更关心以用户（操作站）角度来看到的工艺流程清晰、人机画面是否合理，符合设计院的习惯。

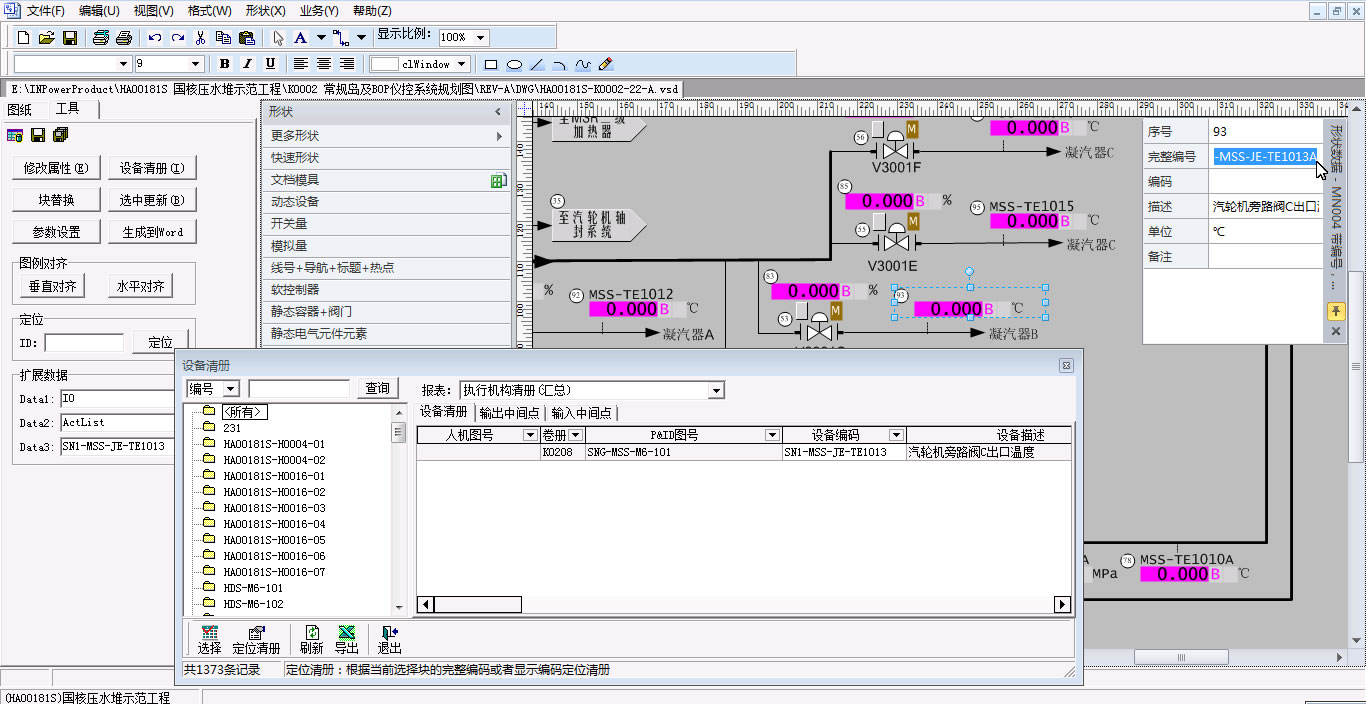

软件集成了典型人机界面图例，拖拉插入后出现清册选择界面，自动从数据库关联生成编号及设计说明，软件对各种类别的图例进行了封装，可以直接使用。

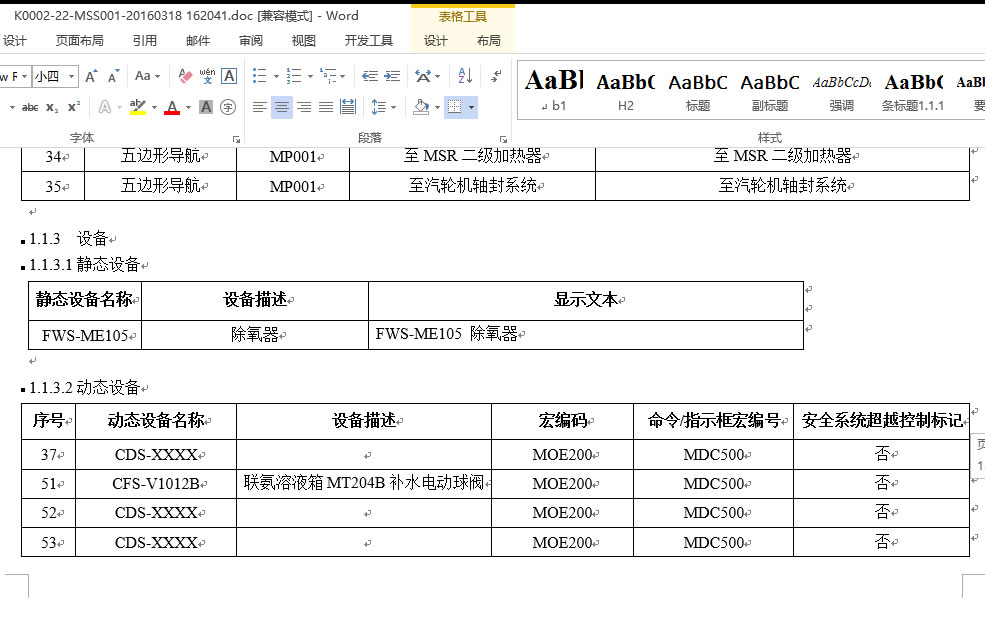

根据绘制的图纸全自动生成word格式设计说明，极大提高设计效率。

根据绘制的人机界面图全自动生成说明：
